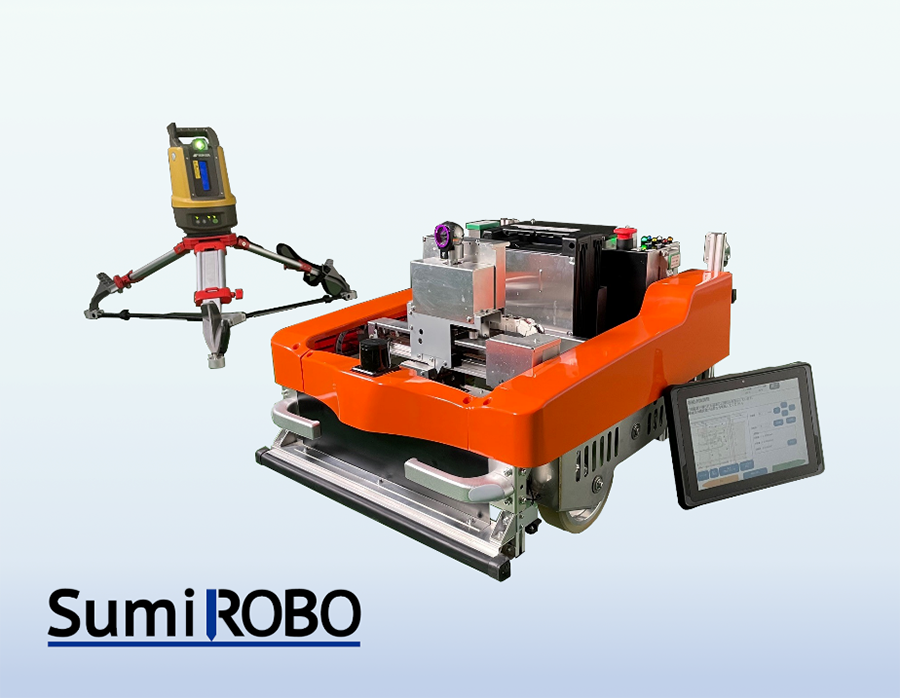

SumiROBO
ランク5
概要

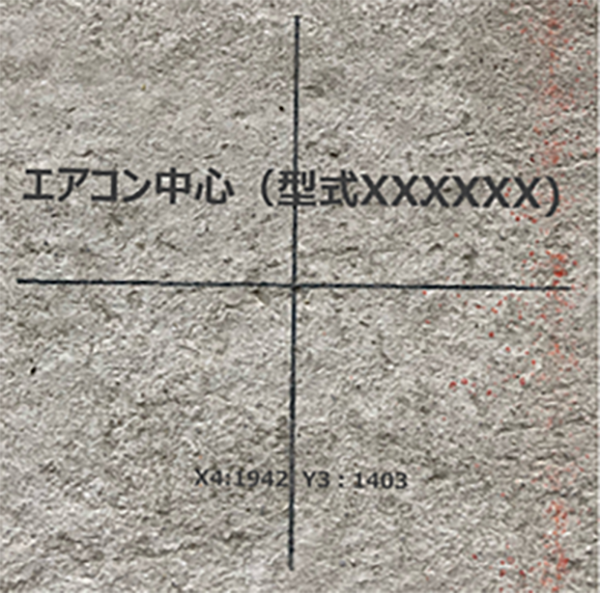

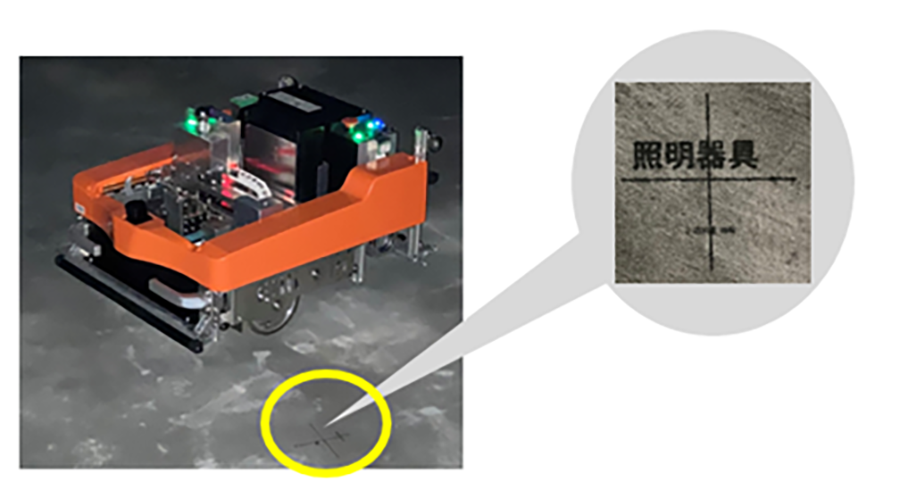

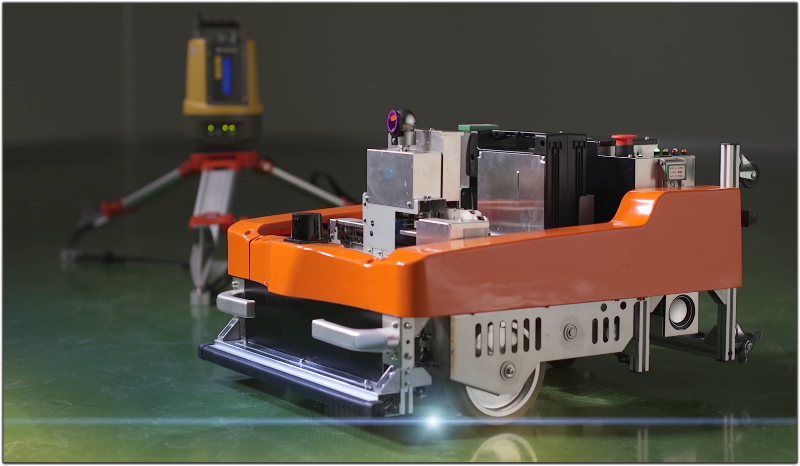

図面に基づいた正確な位置を床面に印字するロボットです。CAD図から事前登録した位置にロボットが移動し、床面に位置や文字を印字します。
スキルフリーで墨出し作業が可能となり、業務負担と人的ミスの軽減を実現します。
特長・効果
生産性
安全性
作業負担
コスト
精度へのこだわり

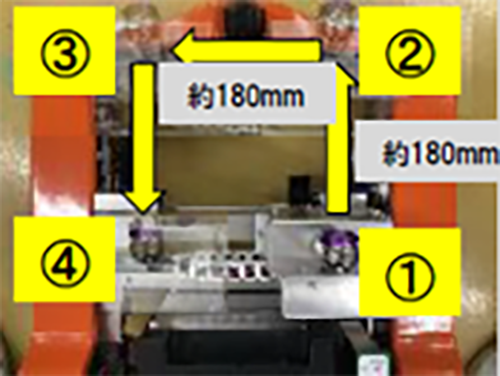

印字の直前に印字位置周囲の４隅にプリズムを動かして計測することで、床面の傾きを捉えて正確な位置に墨出しすることが出来ます。加えてこの４点計測で、測量機が持つ誤差のバラツキも抑えます。
安全へのこだわり
前方ライダーにて障害物を回避。下方センサにて落下を回避。前後のバンパセンサで衝突時は緊急停止します。
障害物や開口部があり、人通りも多い建築現場でも安心してご使用いただけます。
効率化へのこだわり
あらかじめCAD図面上に、もしくは現場でタブレットから「禁止エリア」を設定するとその範囲を回避して効率的に移動します。障害物を回避しようと余計な移動をしたり、測量機との通信が途絶えるエリアに進入して停止してしまうことを回避することが出来ます。

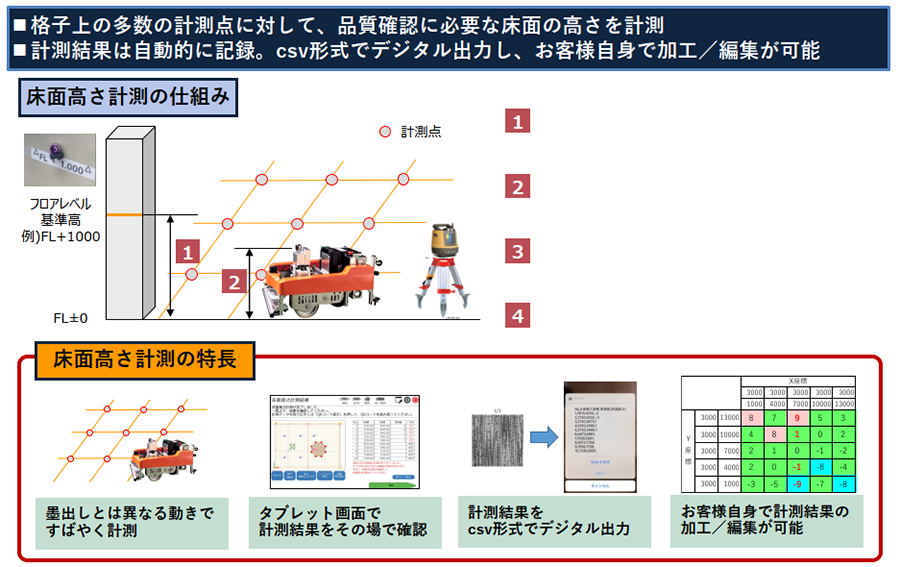

床面不陸測定
任意の測定箇所を作成し、ロボットが自動で床面の不陸測定。
基準高からの差異をその場で確認可能。また、計測結果をCSVで出力出来るためお客様自身のフォーマットへ転記可能です。
実績・適用例
自社事例
夜間実証
- 検証現場：
- 西尾レントオール㈱R＆Dセンター
- 検証年月：
- 2024年10月
- 現場名：
- 木造モリーナ
- 建物用途：
- イベント レイアウト墨出し
- 使用期間：
- 1日
真っ暗な環境でも約100点無人で墨出しをすることが出来た。
他社事例
大手設備会社様
- 検証現場：
- 兵庫県某現場
- 検証年月：
- 2025年2月～10月
- 建物用途：
- ３～12階 設備墨出し 各階約400点
- 使用期間：
- 8ヶ月
納品後すぐに現場でマスターして活用されていました。
ゼネコン様
- 検証現場：
- 大阪市内某現場
- 検証年月：
- 2024年6月
- 建物用途：
- １階 ２階 墨出し 各階約３００点
- 使用期間：
- 合計６日
１名６日間で約６００点墨出しが出来た。
その他
- NETIS登録製品です。
- 墨出し以外に、床面の高さ計測機能も有しています。
