エースアップ「建方エース」
ワイヤーレス工法で鉄骨建方のQCDSを向上
ランク5
概要

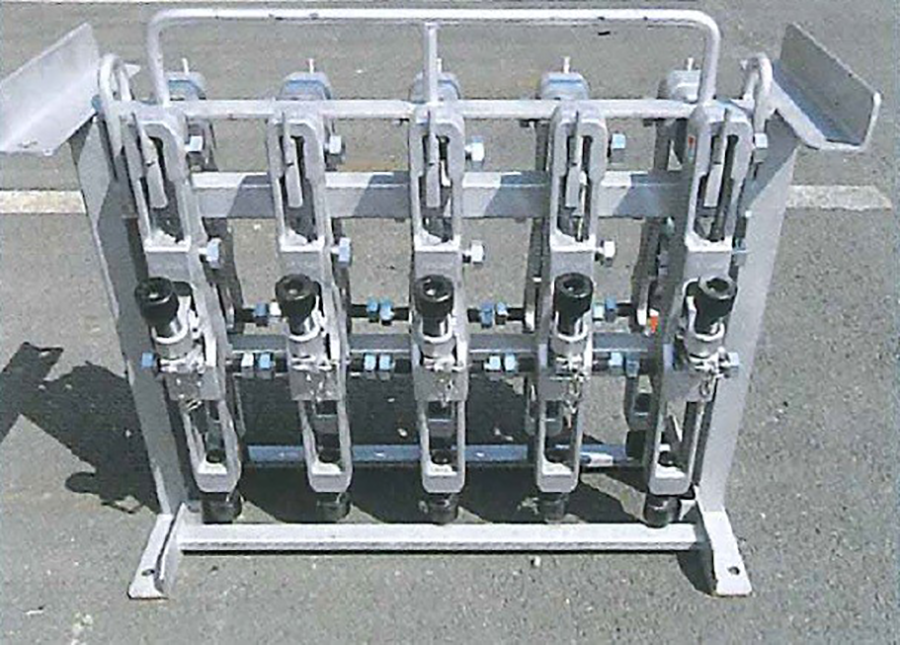

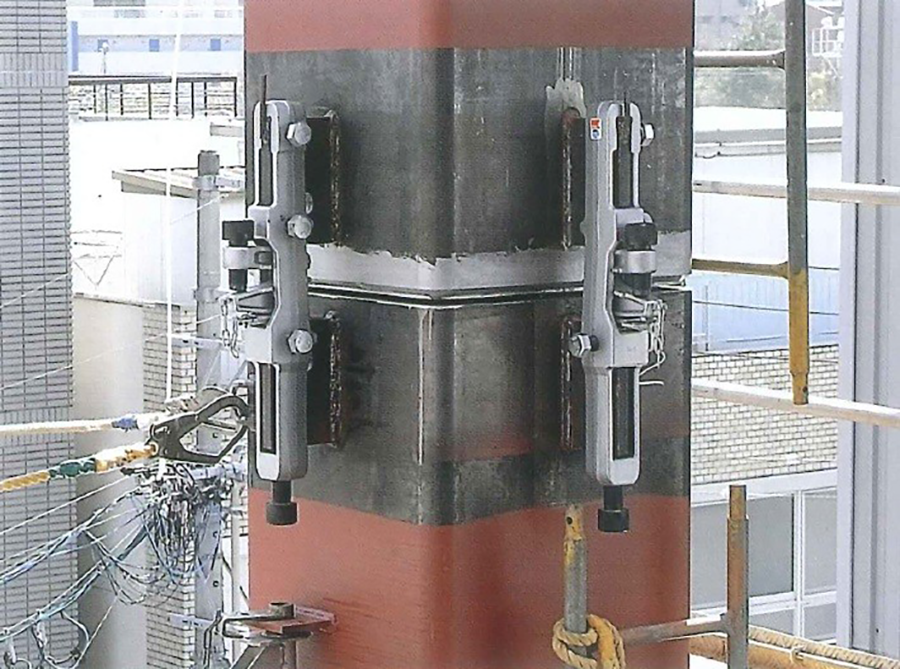

建方エースは、S造やSRC造の鉄骨建方において、既設柱と吊込柱のエレクションピース（建方ピース）を連結して使用する多機能な建方調整治具です。
本製品は、柱を自立させてクレーンを早期解放する「ガイド機能」をはじめ、転倒防止、柱の「目違い・レベル・倒れ」の精密な調整を主な役割としています。調整には、てこの原理を応用した特殊カム機構（カムアーム）を採用しており、現場で専用工具を用いることにより、軽い力でも確実に操作できるよう設計されています。また、上下を逆転させて使用する「逆さ使い」が可能なため、梁などの周辺部材や干渉物を柔軟に回避できる点も大きな特徴です。
これらにより、在来工法で不可欠であったトラワイヤーや歪み直しワイヤーを不要とする「ワイヤーレス工法」を実現し、建方作業における品質（Q）・コスト（C）・工期（D）・安全性（S）をトータルで向上させることが可能です。

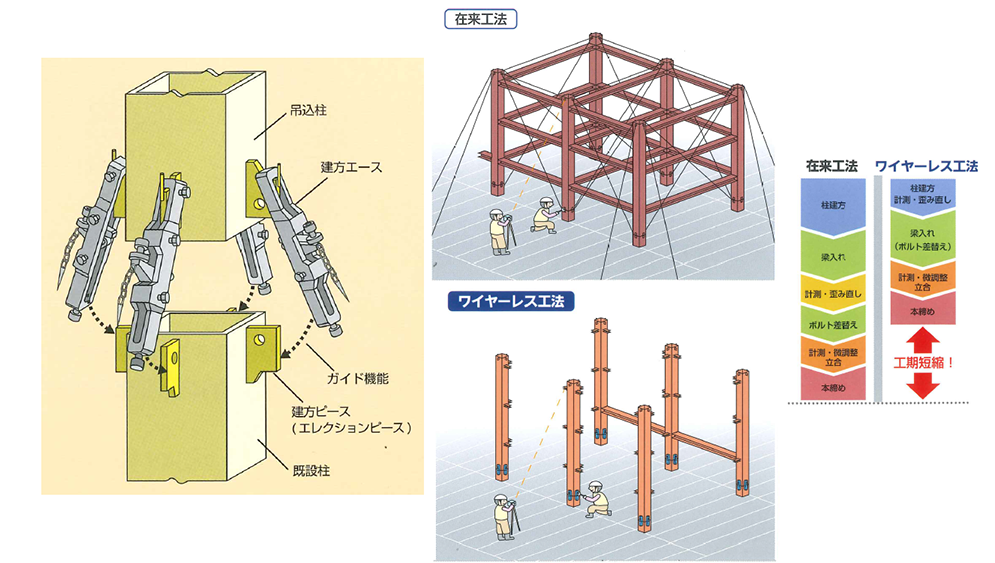

建方エース説明概要図
特長・効果
生産性
安全性
作業負担
コスト
高精度な3方向調整機能
柱単独で「目違い・レベル・倒れ」の調整が可能です。3次元計測装置等と組み合わせることで、高精度な施工を容易に実現します。

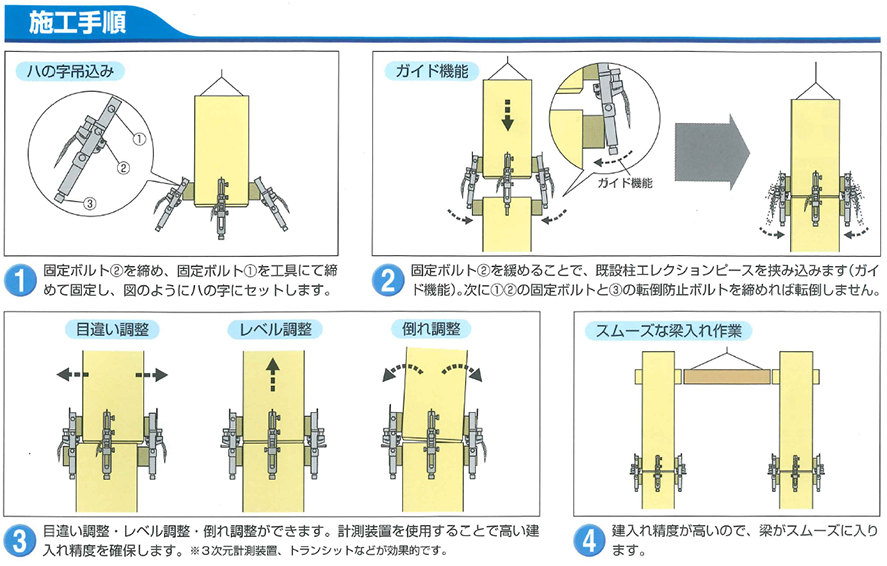

クレーンの早期解放（ガイド機能）
治具自体にガイド機能があり、所定の操作手順により、吊込み時に柱をそのまま自立させることができます。これによりクレーンの拘束時間を短縮し、作業効率を向上させます。
消耗品と人員の削減
在来工法で必要だったスプライスプレート、歪み直しワイヤー、ボルト、各種ピース等の消耗品を最小限に抑え、作業人員の低減が可能です。
安全性の高いフェイルセーフ設計
万が一ボルトが緩んでも治具が外れない設計になっており、専用の建方ピースには装置の落下防止用バーが備わっています。
主な用途
鉄骨建方工事
実績・適用例
他社事例

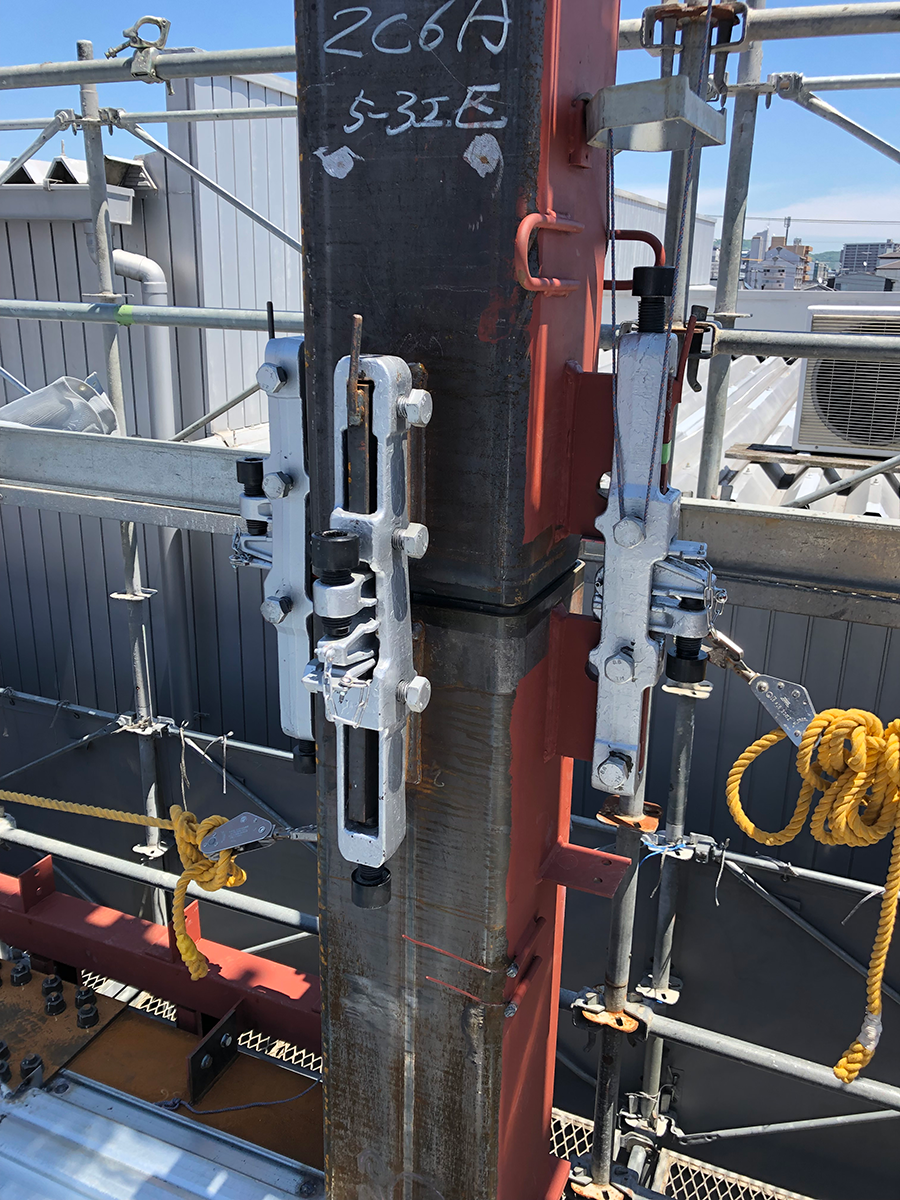

岡山県 事務所ビル
- 検証年月：
- 2020年5月
- 建物用途：
- 事務所ビル
- 使用期間：
- 1か月程度
「逆使い」適用事例
静岡県 商業ビル
- 検証年月：
- 2016年9月
- 建物用途：
- 商業ビル
- 使用期間：
- 1か月程度

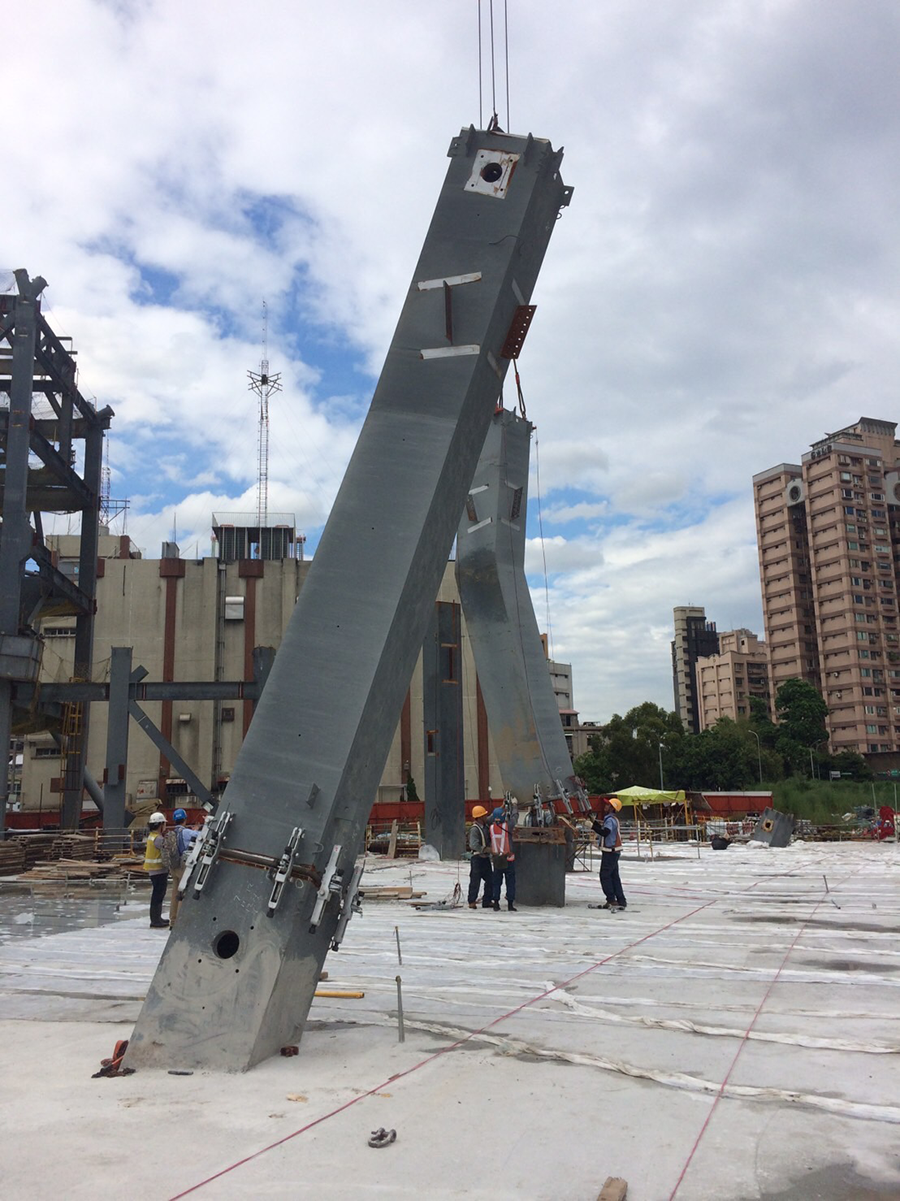

「斜め柱」への適用事例
その他
- 意匠登録1369894、意匠登録1369895、商標登録5277297
