型枠一本締め工法
軽い、簡単、早い！
ランク5
概要
これまで鋼製パイプ2本1組で締め付けるのに対して、アルミ製パイプ1本で締め付けを可能にしました。

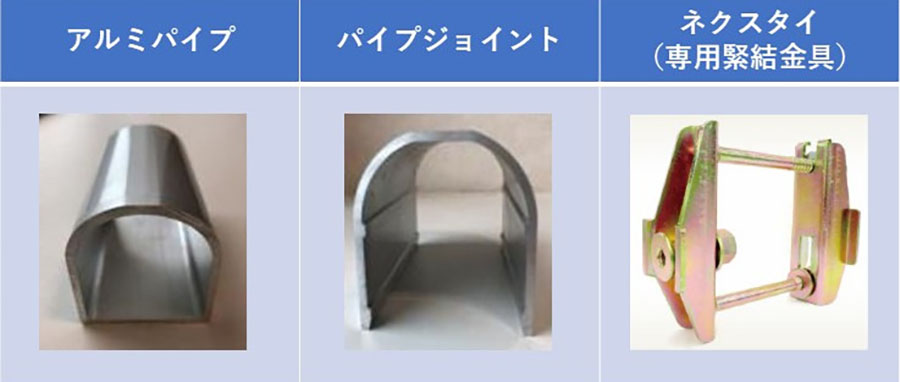

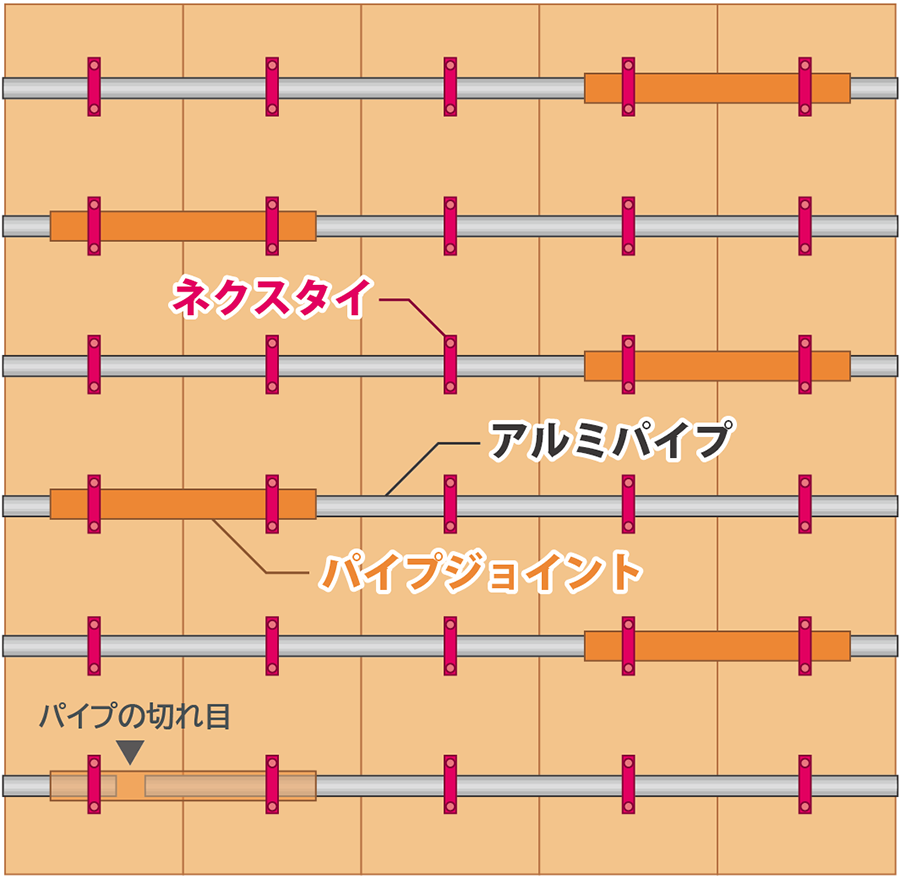

最適化設計されたカマボコ型のアルミパイプ、接続用のパイプ ジョイント、専用緊結金具のネクスタイにより、外バタ一本だけで締付完了します。
パイプの本数が半減し、1本あたりの重量も低減、在来工法の重さを70%削減、荷揚げ作業労務を軽減します。
置き場スペース、資材ヤード、運搬量も低減できCO2の削減に貢献できます。

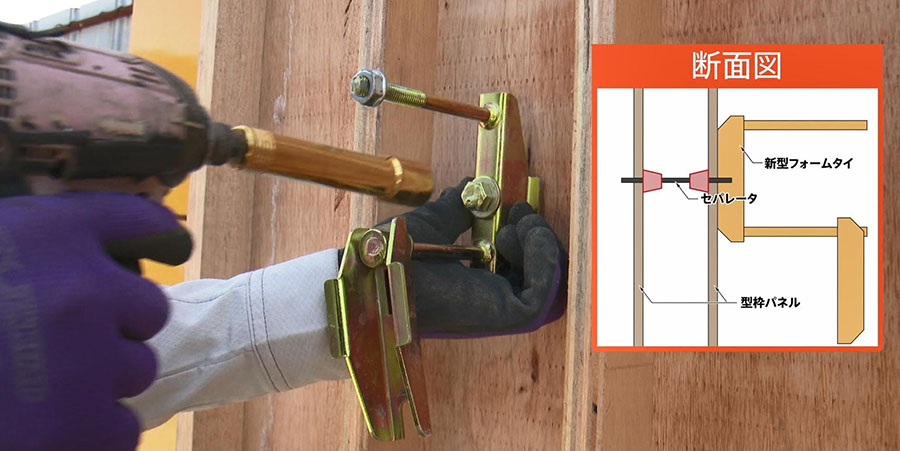

ネクスタイの取付け

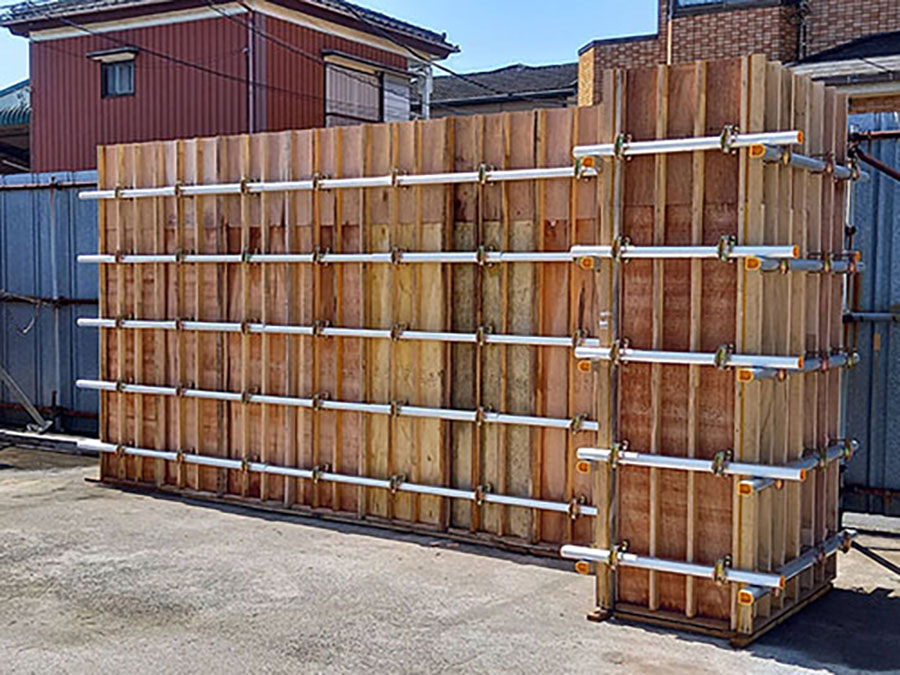

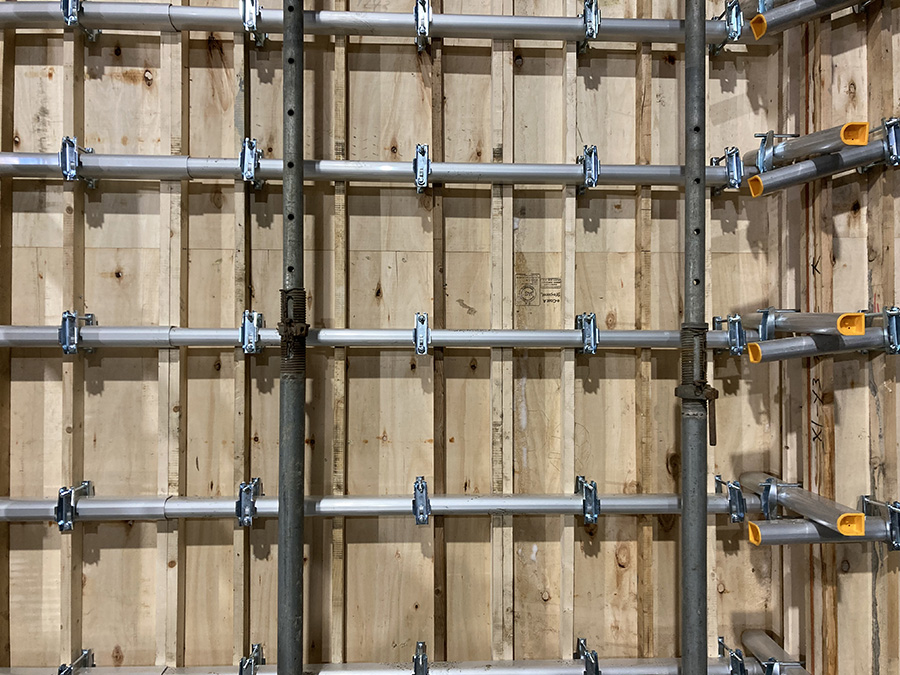

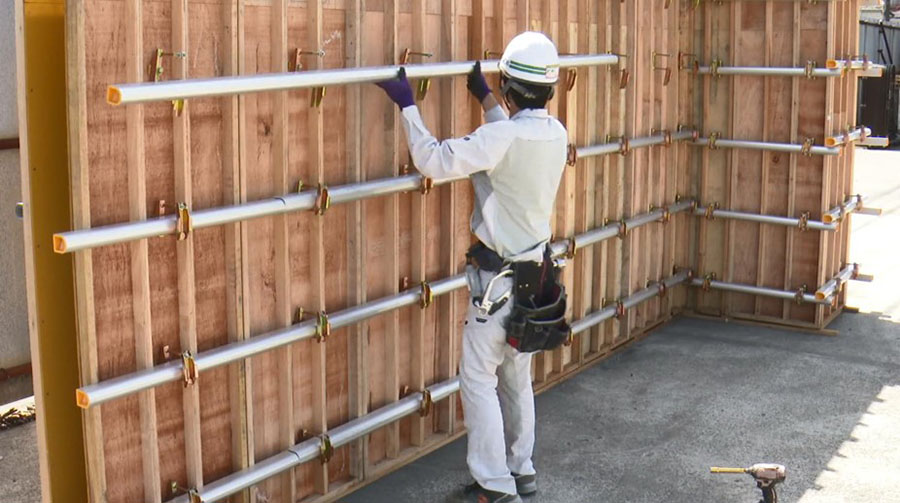

アルミパイプの配置
特長・効果
生産性
安全性
作業負担
コスト

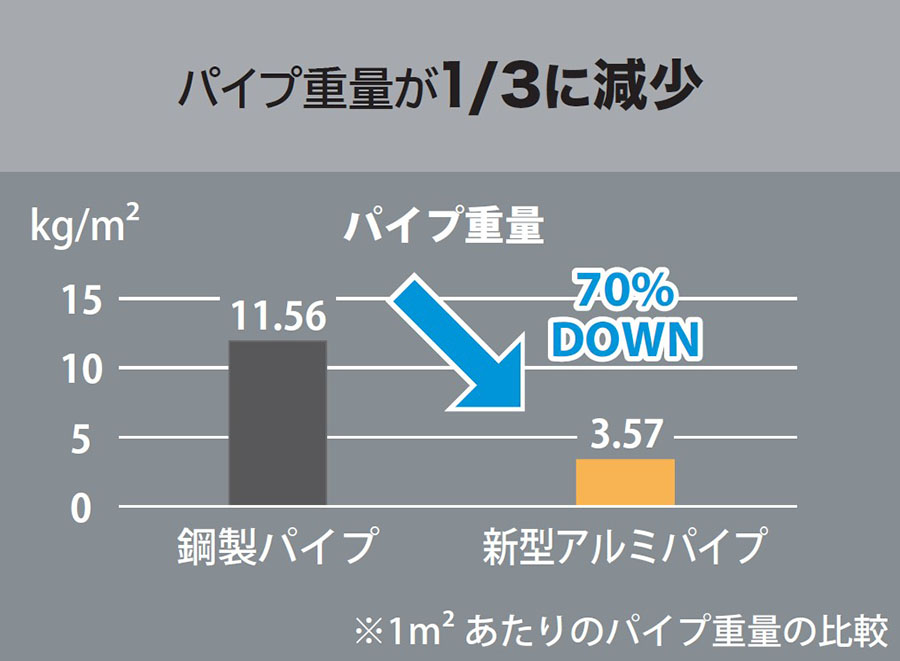

壁1㎡あたりのパイプ重量が1/3に減少、鋼製パイプ重量を70%削減、荷揚げ作業労務を軽減します。

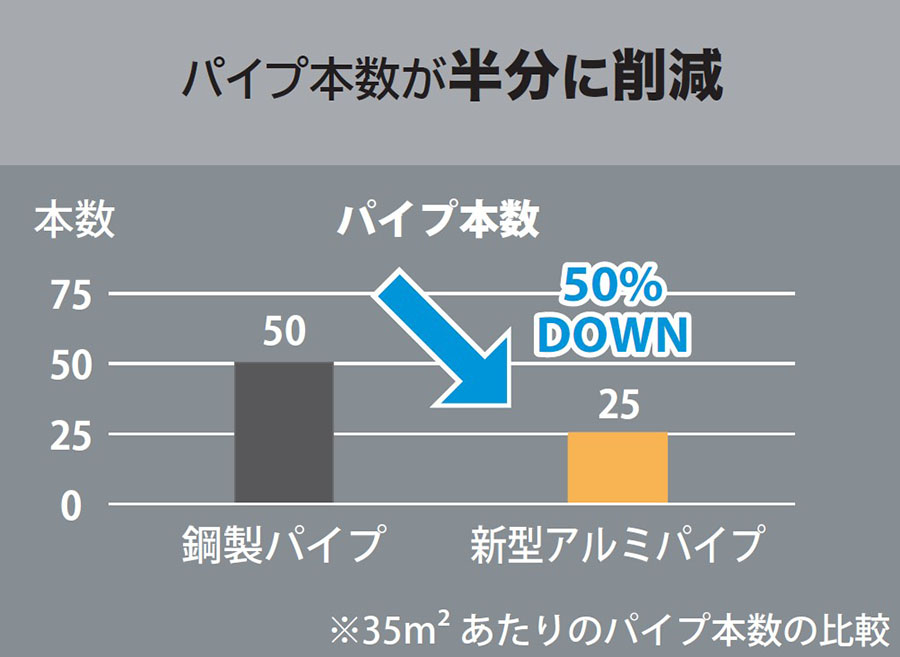

壁35㎡あたりのパイプ本数が半分となり、50%に削減となっているが、同等の強度を確保しています。

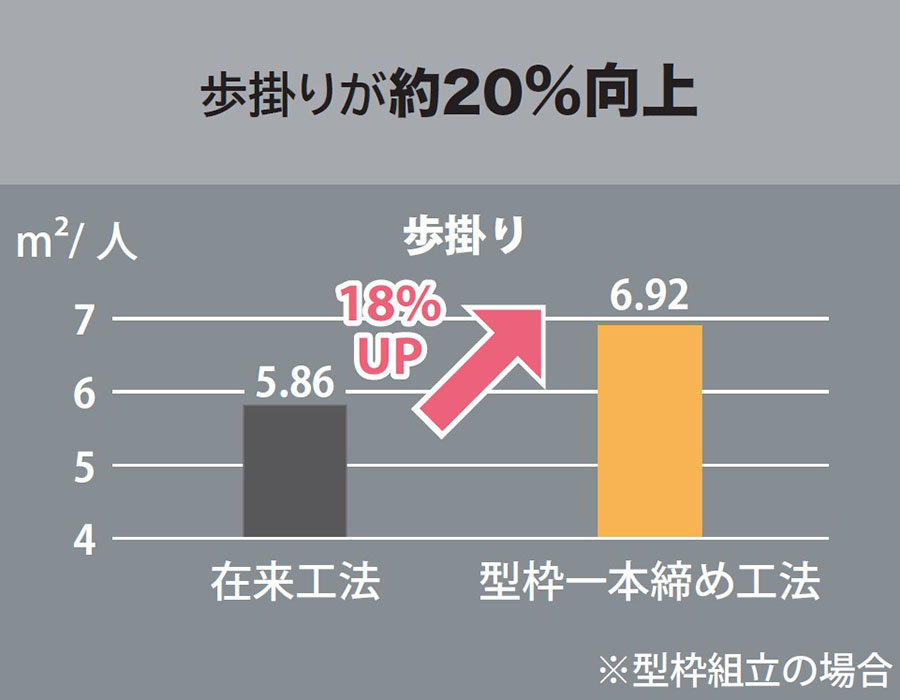

在来工法の型枠組立と比較し、歩掛が18%向上しています。

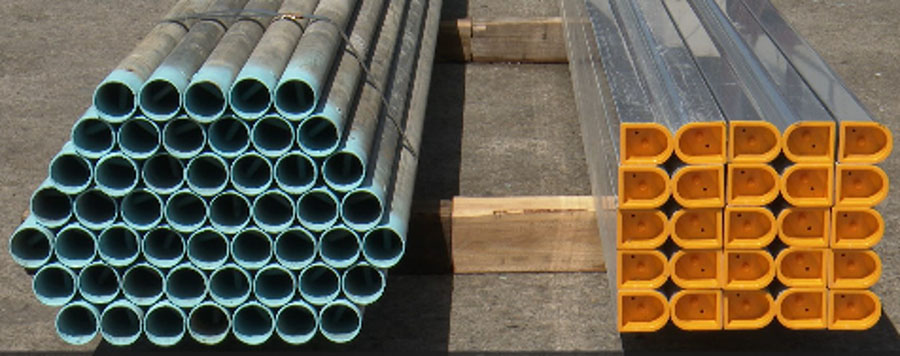

パイプ本数が削減することで、置き場スペース、資材ヤード、運搬量も低減できCO2の削減に貢献します。
主な用途
コンクリート型枠工事全般

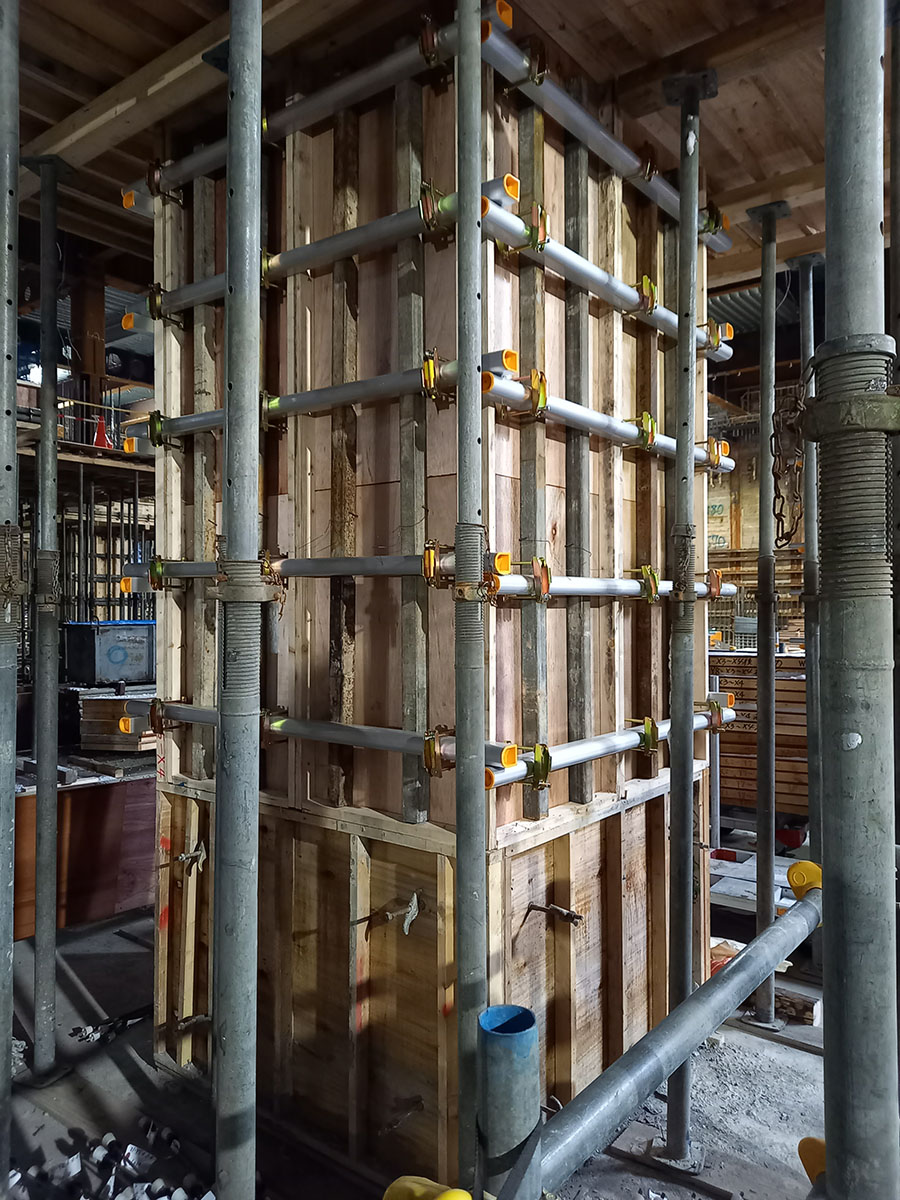

実績・適用例
自社事例

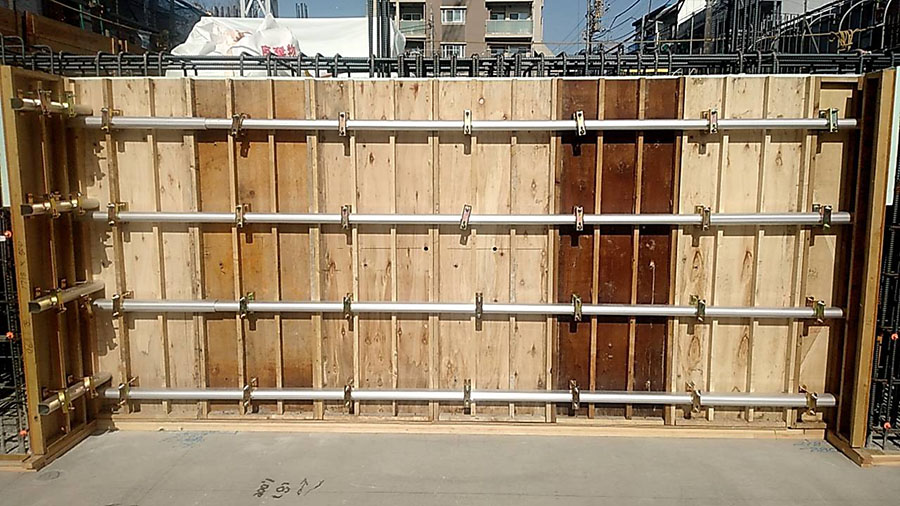

自社事例１
- 検証現場：
- 集合住宅
- 検証年月：
- 2020年9月
- 現場名：
- 単身寮新築工事
- 建物用途：
- 共同住宅
- 使用期間：
- 2020年3月～2020年9月
アルミパイプとパイプジョイントの施工方法は、大工の組み立て方を完全に変えた（大工）。
とにかくボリュームが少ない（解体屋）。

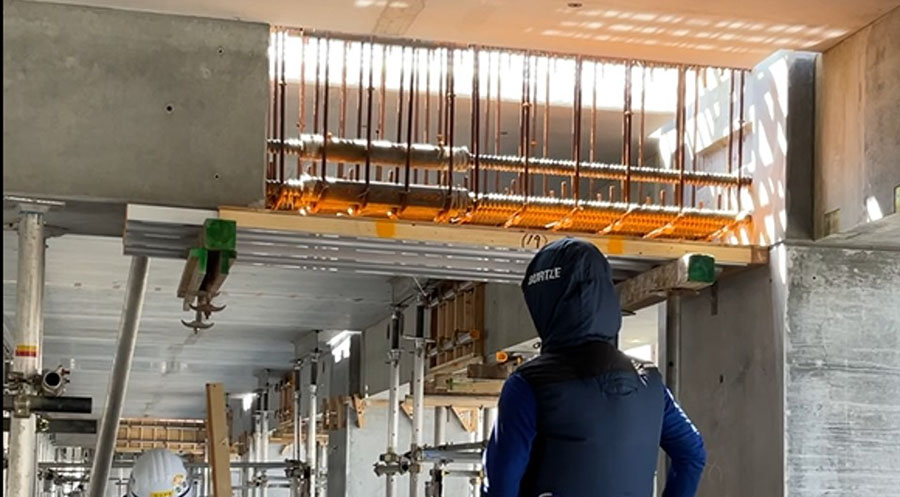

自社事例２
- 検証現場：
- ホテル
- 検証年月：
- 2023年7月
- 現場名：
- ホテル新築工事
- 建物用途：
- ホテル
- 使用期間：
- 2023年1月～2023年7月
アルミパイプは軽いが、フォームタイは重たい。直締めが出来ない（大工）。
アルミパイプが足場等に近いと出しにくい（解体屋）。

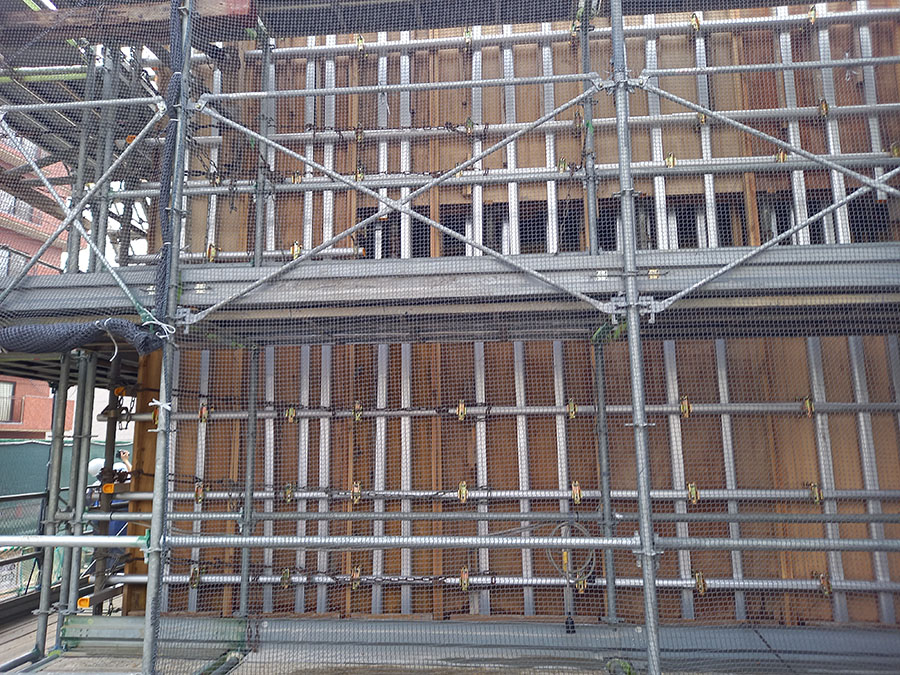

他社事例
他社事例１
- 検証現場：
- 小学校
- 検証年月：
- 2024年9月
- 現場名：
- 市内小学校
- 建物用途：
- 小学校
- 使用期間：
- 2024年9月～
他社事例2
- 検証現場：
- 高層建築物
- 検証年月：
- 2024年9月
- 現場名：
- 施設建設物
- 建物用途：
- 共同住宅、店舗、事務所
- 使用期間：
- 2024年9月～
その他
- NETIS登録 CB-240022-A
- 「型枠の設計・施工指針」日本建築学会 掲載予定
- 国土交通省直轄工事、発電所、高速道路など、実績多数
- 鹿島建設㈱、岡部㈱、㈱丸久、㈱楠工務店による共同開発品
